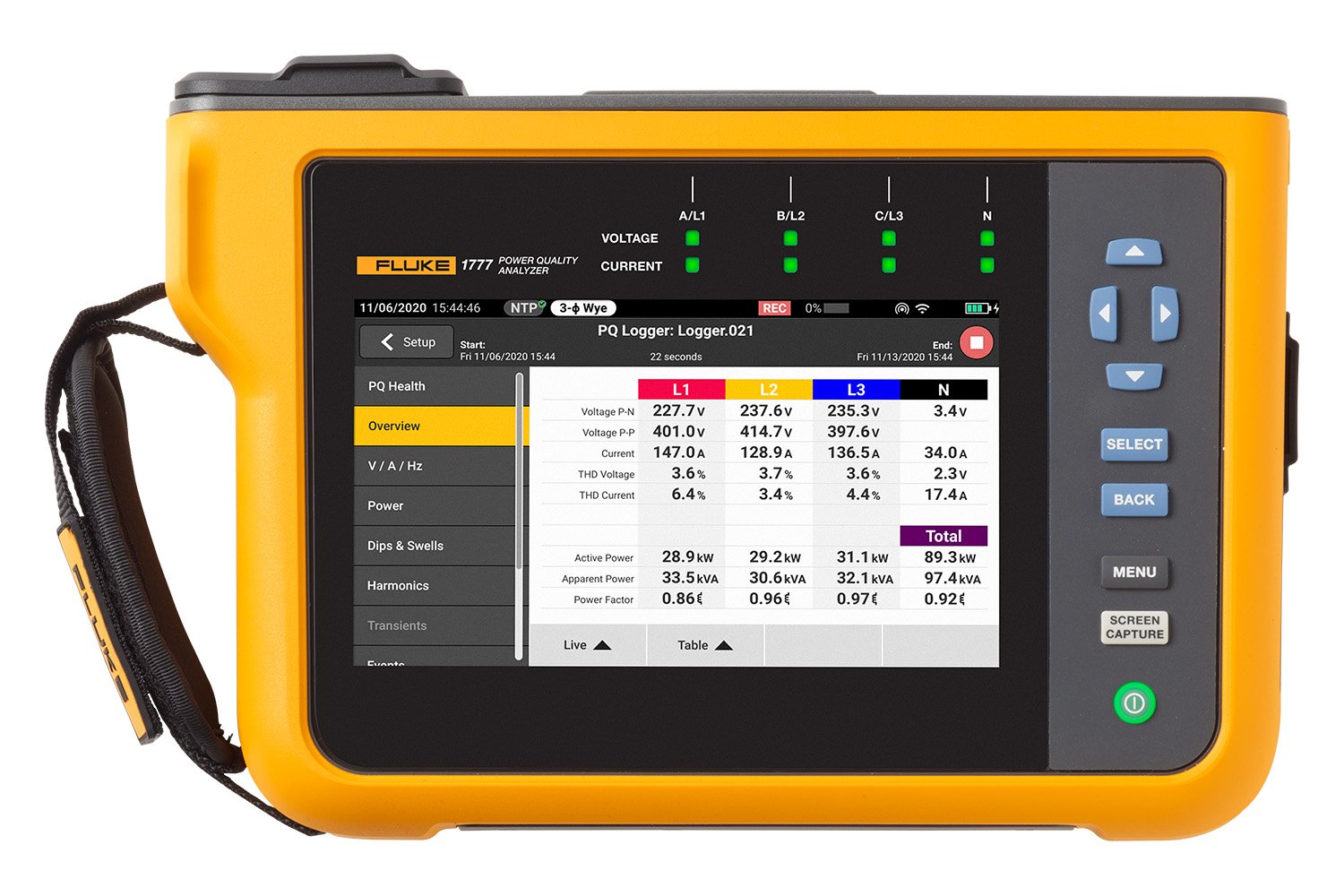

福祿克Fluke 1770 系列三相電能質量分析儀

福祿克Fluke 1770 系列三相電能質量分析儀使電能質量記錄、故障排除和分析變得簡單。

  • 自動測量功率和電能質量參數

  • 電能質量狀況一目了然，加快故障排除速度

  • 輕松查看 V/A/Hz、功率、驟降、驟升和諧波數據

  • 捕獲高達 8 kV 的高速瞬變

  • 直接通過測量電路供電，無需電源線

查看更多
咨詢熱線： 13410391245
在線咨詢
  • 產品概要

    自動測量。更靈活。更出色的電能質量故障排除能力。

    1770 系列的設計目標是實現更快速、更輕松的電能質量研究，提供自動測量、直觀用戶界面和設置，出色的規格以及簡化的報告平臺。該儀器還可以直接通過測量電路供電，無需尋找電源插座或使用很長的延長線


    使用 1770 系列，您將不會錯過關鍵的電能質量事件—從高達 8 kV 的快速瞬變，高達 30 kHz 的諧波，到驟降和驟升，以及電壓、電流和功率測量，使您能夠?qū)﹄姎庀到y(tǒng)進行全方位的分析。


    自動捕獲測量數據

    無論您是執行快速系統檢查還是詳細的電能質量研究，一致的數據都至關重要。Fluke 1770 系列提供了獨特的測量數據自動捕獲系統，可幫助您確保每次都能采集正確的數據，同時還能根據需要靈活選擇和調整特定參數。默認情況下，系統會捕獲 500 多個電能質量參數，而引導式設置使您可以為正在處理的系統輕松選擇正確的參數?？赏ㄟ^ Fluke Energy Analyze Plus 軟件即時查看、下載和共享記錄的數據，因此您無需等待完成記錄即可查看結果或分析數據。




    出色的測量置信度

    Fluke 1770 系列是 2 合 1 設備，它將電能質量?jī)x表的故障排除功能與獨立電能質量分析儀的強大分析和記錄功能相結合，形成一個易于使用的手持設備。


    “電能質量?jī)x表”功能使您可以在現場即時訪問實時屏顯數據，以便在故障排除時快速識別潛在問題。詳細的“電能質量記錄和分析”功能可指導您完成設置過程，確保您每次都能捕獲正確的數據，從而使電能質量研究變得簡單。將這些測量模式與獨特的測量連接自動更正功能結合起來，您可以滿懷信心，無需再擔心返回進行第二次測量，即使在開始時不確定要查找的內容亦無妨。




    功能強大的分析軟件，輕松創建報告

    Fluke 1770 系列電能質量分析儀標配功能強大的 Fluke Energy Analyze Plus 軟件，這便消除了使用其他多用途應用軟件會帶來的麻煩。Energy Analyze Plus 可幫助您評估電能質量數據，開箱即用，無需進行大量培訓。


    Energy Analyze Plus 使下載、分析、跟蹤和報告電能質量和電能數據變得前所未有的簡單。將結果與歷史數據值進行快速比較，根據行業標準設立基準，將測得的數據與本地標準進行比較，更全面地了解整個設施中發生的情況，即使數據仍在采集中。Energy Analyze Plus 可為 Fluke 1730、1740 和 1770 系列電能記錄儀和電能質量分析儀提供統一支持。

    • 通過 PC 應用軟件實現“辦公室”和“現場”設置和下載

    • 使用 U 盤、WiFi、LTE、有線以太網或 USB 線纜輕松下載數據

    • 通過自動報告生成工具分析能耗和電能質量狀況的每個測量細節

    • 一鍵報告生成工具可創建符合 EN 50160、IEEE 519、GOST 33073 IEC 61000-2-2 等標準的標準化報告，或以 PQDIF 或 NeQual 兼容格式或 CSV 格式導出數據，以便在第三方軟件中使用

    • 高級分析允許用戶選擇任何可用的記錄參數，并為高級數據關聯創建高度自定義的測量視圖




    高速電壓瞬變捕獲

    瞬變每天都會對原本運行狀況良好的系統產生負面影響，其對設備的損壞不可低估。無論您的系統是發生脈沖瞬變還是振蕩瞬變，結果都可能是破滅性的，會導致從絕緣失效到整個設備出現故障等各種問題。Fluke 1775 和 Fluke 1777 采用了先進的瞬變捕獲技術，可幫助您清晰地識別高速電壓瞬變，這樣您便可以獲得阻止其發生所需的數據。Fluke 1775電能質量分析儀具有 1MHz 采樣功能，可捕獲快速瞬變，而 Fluke 1777 電能質量分析儀則具有 20MHz 采樣功能，可以捕獲最快的瞬變并提供細節信息。




    從傳統工業系統到可再生能源系統再到電動汽車，我們都能為您提供全面的服務

    Fluke 1770 系列的設計是為了讓用戶在所有測量環境中都能安全輕松地使用。1770 系列允許您捕獲各種電能質量變量以及高速波形、高速瞬變和更高頻率諧波，所有這些數據均可在高分辨率大屏幕上即時查看。這些分析儀具有非常出色的 CAT IV 600 V/CAT III 1000 V 過電壓額定值，可在進戶線或下游使用，測量交流和直流輸入以及高達 30 kHz 的諧波。使用 1770 系列，您可以滿懷信心地捕獲所需的數據，無論任務如何，都能做出更好的維護決策。




    符合國際標準

    Fluke 1770 系列采用符合 IEC 61000-4-30 A 類第 3 版未來標準，提供您期望 Fluke 電能質量分析儀擁有的優異精度。此外，1770 系列的設計符合 A 類版本的未來要求，符合 EN 50160 和 IEEE 519 標準，因此您現在便可以準備好應對未來的測量要求。


    隨時隨地，隨心所欲地工作

    現場的情況沒有哪兩天是一樣的。您需要一款能在您到達時隨時隨地進行所需工作的電能質量分析儀。Fluke 1770 系列擁有全套附件和內置功能，可讓您輕松完成工作。纖薄且符合人體工程學的設計和集成式手提帶使它易于握持，隨附的懸掛套件使您可以輕松地將分析儀固定在機柜內。集成式內部電源使該裝置可以直接通過被測電路供電，而 90 分鐘的電池續航能力有助于確保即使未連接到帶電系統也可以訪問和查看數據。


    根據您的要求，可使用 USB C、USB A、以太網、Wi-Fi、蜂窩網絡支持選項將數據快速、輕松地傳輸至 PC。借助內置 GPS 模塊和可選的雙絕緣天線延長線（用于在室內放大 GPS 信號），您可以輕松地對數據進行時間同步，以便更準確地進行故障排除和分析。




    計算電流諧波限值

    從 Fluke 1770系列電能質量分析儀下載數據時，隨附的 Energy Analyze Plus 軟件包可將電壓測量值和電流諧波統計數據與不同標準（如 EN 50160 或 IEEE 519）進行比較，以確定它們是否超出合規性限值。這種強大的預測性維護功能可讓您在電壓出現失真之前觀察到電流諧波，從而防止意外故障或不合規情況，延長系統正常運行時間。隨著基于逆變器的負載和發電的激增，控制電流諧波變得越來越重要，這有助于確?？煽康碾娔苜|(zhì)量并避免系統停機。



  • 型號及配件

    Fluke 1773 電能質量分析儀

    FLUKE-1773 電能質量分析儀

    I17XX-FLEX1500 24 iFLEX 1500A 24 IN (2.0M) 電流探頭（四件套）

    FLUKE-17XX 扁平線纜電壓測試導線，3 相 + 零線

    AC285 黑色鱷魚夾（四件套）

    AC285 綠色鱷魚夾

    1M USB-C 黑色線纜

    電源線（美國、歐盟、英國、澳大利亞、巴西）

    FLK-17XX 0.18M 測試導線組

    綠色測試導線

    FLUKE-177X-4204、WI-FI/BLE 模塊

    電纜標記套件（用于電壓和電流）

    FLUKE-174X-MA-C8 墻壁插座適配器

    Fluke 1773/Basic 電能質量分析儀（無探頭）

    FLUKE-1773 電能質量分析儀

    FLUKE-17XX 扁平線纜電壓測試導線，3 相 + 零線

    AC285 黑色鱷魚夾（四件套）

    AC285 綠色鱷魚夾

    1M USB-C 黑色線纜

    電源線（美國、歐盟、英國、澳大利亞、巴西）

    FLK-17XX 0.18M 測試導線組

    綠色測試導線

    FLUKE-177X-4204、WI-FI/BLE 模塊

    電纜標記套件（用于電壓和電流）

    FLUKE-174X-MA-C8 墻壁插座適配器

    Fluke 1775 電能質量分析儀

    FLUKE-1775 電能質量分析儀

    I17XX-FLEX1500 24 iFLEX 1500A 24 IN (2.0M) 電流探頭（四件套）

    FLUKE-17XX 扁平線纜電壓測試導線，3 相 + 零線

    AC285 黑色鱷魚夾（四件套）

    AC285 綠色鱷魚夾

    1m USB-C 黑色線纜

    電源線

    FLK-17XX 0.18M 測試導線組

    綠色測試導線

    MP1-3R/1B 磁性探頭套件

    FLUKE-174X-HANGER 磁性懸掛套件

    FLUKE-177X-4204、WI-FI/BLE 模塊

    電纜標記套件（用于電壓和電流）

    FLUKE-174X-MA-C8 墻壁插座適配器

    黑色軟包

    Fluke 1775/Basic 電能質量分析儀（無探頭）

    FLUKE-1775 電能質量分析儀

    FLUKE-17XX 扁平線纜電壓測試導線，3 相 + 零線

    AC285 黑色鱷魚夾

    AC285 綠色鱷魚夾

    1m USB-C 黑色線纜

    電源線

    FLK-17XX 0.18M 測試導線組

    綠色測試導線

    電纜標記套件（用于電壓和電流）

    FLUKE-174X-MA-C8 墻壁插座適配器

    黑色軟包

    Fluke 1777 電能質量分析儀

    FLUKE-1777 電能質量分析儀

    I17XX-FLEX1500 24 iFLEX 1500A 24 IN (2.0M) 電流探頭

    FLUKE-17XX 扁平線纜電壓測試導線，3 相 + 零線

    AC285 黑色鱷魚夾

    AC285 綠色鱷魚夾

    1m USB-C 黑色線纜

    電源線

    FLK-17XX 0.18M 測試導線組

    綠色測試導線

    MP1-3R/1B 磁性探頭套件

    FLUKE-174X-HANGER 磁性懸掛套件

    FLUKE-177X-4204、WI-FI/BLE 模塊

    電纜標記套件（用于電壓和電流）

    FLUKE-174X-MA-C8 墻壁插座適配器

    FLUKE-1777 HARDCASE 硬質滾輪箱

    Fluke 1777/Basic 電能質量分析儀（無探頭）

    FLUKE-1777 電能質量分析儀

    FLUKE-17XX 扁平線纜電壓測試導線，3 相 + 零線

    AC285 黑色鱷魚夾

    AC285 綠色鱷魚夾

    1m USB-C 黑色線纜

    電源線

    FLK-17XX 0.18M 測試導線組

    綠色測試導線

    電纜標記套件（用于電壓和電流）

    FLUKE-174X-MA-C8 插座適配器

    FLUKE-1777 HARDCASE 硬質滾輪箱

  • 技術指標

    輸入數量

    4 路輸入，相對于 PE 的三相和零線（5 個連接器）

    測量類別

    1000 V CAT III/600 V CAT IV

    最大輸入電壓

    1000 V rms/1000 V dc (1700 Vpk)

    額定電壓范圍

    星形和單相：可變 (50 V – 1000 V)

    三角形：可變 (100 V – 1000 V)

    標稱電壓符合 IEC 61000-4-30 A 類標準 (Vdin) 100 V – 690 V

    輸入阻抗

    10 MΩ（P-P 和 P-N 之間）、5 MΩ（P-PE 和 N-PE 之間）

    帶寬

    直流，高達 30 kHz，用于電能質量測量，不包括瞬變

    分辨率

    24 位同步采樣

    采樣頻率

    50/60 Hz 時為 80 kS/s

    縮放

    1:1，可變，用于電壓互感器

    測量范圍

    ±8 kV

    采樣速率

    1775：1 MS/s

    1777：1 MS/s、20 MS/s

    帶寬

    DC 至 1 MHz

    觸發器

    可調觸發電平。高頻分量上的觸發器 > 1.5 kHz

    分辨率

    14 位同步采樣

    輸入數量

    4 路輸入（三相和零線），為相連傳感器自動選擇量程

    交流

    1 A 至 1500 A，使用 i17XX-FLEX1500 12

    1 A 至 1500 A，使用 i17XX-FLEX1500 24

    3 A 至 3000 A，使用 i17XX-FLEX3000 24

    6 A 至 6000 A，使用 i17XX-FLEX6000 36

    40 mA 至 40 A，使用夾鉗 i40s-EL

    4 A 至 400 A，使用夾鉗 i400s-EL

    直流

    20 A 至 2000 A，使用夾鉗 80i-2010-EL

    帶寬

    DC 至 30 kHz

    分辨率

    24 位同步采樣

    采樣頻率

    50/60 Hz 時為 80 kS/s

    縮放

    1:1，可變

    輸入電壓

    夾鉗：50 mV / 500 mV rms；CF 2.8

    羅哥夫斯基線圈：15 mV/150 mV rms @ 50 Hz，18 mV/180 mV rms @ 60 Hz；CF 4

    全部為標稱探頭量程

    輸入阻抗

    11 kΩ

    有線連接，使用 17XX-AUX 適配器

    -

    輸入數量

    2

    輸入范圍

    直流：0 V dc 至 ±?10 V dc

    0 V 至 1000 V dc

    輸入阻抗

    直流：2.92 MΩ

    比例因數

    格式：mx + b（增益和偏移）用戶可配置

    顯示的單位

    用戶可進行配置（最長 8 個字符，例如 °C、psi 或 m/s）

    輸入電源頻率

    直流，50/60 Hz ?15 %（42.5 Hz … 57.5 Hz、51 Hz … 69 Hz）

    拓?fù)?

    1-φ、1-φ IT、分相、3-φ 三角形、3-φ 星形 IT、3-φ Aron/Blondel（二元三角形）、3-φ 三角形開放式分支、3-φ 高分支三角形

    數據存儲

    Fluke 1773/1775：8 GB 內存（可使用 microSD 卡擴大內存）

    Fluke 1777：32 GB microSD 卡（已安裝）

    內存容量

    典型值：10 個為期 8 周、間隔為 1 分鐘和 100 個事件的記錄會話。

    可用的記錄會話數和記錄周期取決于用戶的需求

    實時精度

    內部：3 ppm（每天 0.26 s，每月 8 s）

    NTP（互聯網時間）：根據互聯網延遲，通常 < 0.1 s，相對于協調世界時 (UTC)

    GPS：< 1 ms，相對于協調世界時 (UTC)

    測量的參數

    請參閱操作手冊

    趨勢間隔

    用戶可選：1 s、3 s、5 s、10 s、30 s、1 min、5 min、10 min、15 min、30 min

    平均間隔，最小值/最大值

    電壓、電流：? 周期 RMS（20 ms @ 50 Hz，16.7 ms @ 60 Hz）

    Aux、功率：200 ms

    總諧波失真

    基于 50 諧波計算電壓和電流的總諧波失真 (THD)

    測量的參數

    請參閱操作手冊

    諧波

    h0 … h50

    電壓、電流和功率的 % 基波和 RMS

    電壓和電流的相位角，高達 h11

    間諧波

    ih0… ih50

    電壓和電流的 % 基波和 RMS

    超諧波

    2–9 kHz，200 Hz 頻率點

    9–30 khz，2 kHz 頻率點

    電壓和電流的 RMS

    諧波測量方法

    根據 IEC 61000-4-7，分組諧波、子組諧波和單次諧波 bin。

    根據配置的電能質量標準自動選擇的方法或用戶可配置。

    總諧波失真

    根據多達 50 次諧波進行計算（取決于選定的電能質量標準）

    電源信號

    2 個頻率，范圍從 110 Hz 到 3000 Hz

    電壓

    驟降、驟升、瞬斷、快速電壓變化、電源信號、波形偏差、瞬變

    電流

    浪涌電流

    觸發記錄

    電壓和電流的半周期 RMS 持續 10 s

    10/12 周期的電壓和電流波形

    電源信號：電源信號電壓的 200 ms RMS，最長 120 s

    瞬變：電壓波形

    （Fluke 1777：1 MS/s 或 20 MS/s，500000 pts；Fluke 1775：1 Ms/s，25000 pts）

    電源

    IEEE 1459

    諧波

    IEC 61000-4-7: Class 1

    IEEE 519（短時和超短時諧波）

    閃變

    IEC 61000-4-15 F1 類

    電能質量

    IEC 61000-4-30 A 類，IEC 62586 PQI-A-PI

    電能質量合規性

    EN 50160 + GOST + NEQUAL + NETCODE + FOL

    以太網

    1 Gbit/s 1000BASE-T

    USB A 型

    USB 2.0 高速 U 盤，用于傳輸測量數據、固件更新和許可證安裝。最大供電電流：500 mA

    USB-C

    USB 2.0 高速，用于將數據下載至 PC 和校準（需要 USB A 型轉 USB-C 或 USB-C 轉 USB-C 線纜）

    分析儀輔助電源（需要 USB C 電源適配器，支持 PD 2.0 或更高版本協議，支持 9 V 1.8 A）

    USB 3.0 超高速，用于 USB-C 閃存盤，用于傳輸測量數據、固件更新和許可證安裝。最大供電電流：900 mA

    WiFi/BLE 模塊1

    802.11 ac 2.4 GHz/5 GHz，支持并發接入點和客戶端模式

    藍牙 5.0/BLE

    天線：內置和外置2

    LTE/4G 模塊3

    LTE-A Cat 12

    全球 LTE-A 和 UMTS/HSPA+ 覆蓋范圍

    天線：外置2

    GPS

    MCX 連接器，用于連接 GPS/GLONASS2?的 GNSS 天線

    電壓

    量程：1000 V

    分辨率：0.1 V

    參考條件下的固有精度讀數的 % + 滿量程的 %：標稱電壓的 0.1 %符合IEC 61000-4-30 A 類標準1,2 ±(0.04 % + 0.004 %)3

    電壓驟降和驟升

    分辨率： 0.1 V

    參考條件下的固有精度讀數的 % + 滿量程的 %：標稱電壓的 0.2 %1,2

    電壓瞬變

    量程：±8 kVpk

    參考條件下的固有精度讀數的 % + 滿量程的 %：±5 % +0.25 %)

    電壓諧波/間諧波

    量程：100 %

    分辨率：0.1 %/0.1 mV

    參考條件下的固有精度讀數的 % + 滿量程的 %：≥1 % 標稱電壓1：讀數的 ±2.5 %； <1 % 標稱電壓 1： ?±0.025 標稱電壓

    電壓的總諧波失真

    量程：100 %

    分辨率：0.1 %/0.1 V

    參考條件下的固有精度讀數的 % + 滿量程的 %：≥1 % 標稱電壓1：±(2.5 % + 0.5 %)

    電壓失真 2-9 kHz

    量程：最大 100 V

    分辨率：0.1 mV

    參考條件下的固有精度讀數的 % + 滿量程的 %：±(2.5 % + 0.1 V)

    電壓失真 9-30 kHz

    量程：最大 100 V

    分辨率：0.1 mV

    參考條件下的固有精度讀數的 % + 滿量程的 %：±(2.5 % + 0.1 V)

    使用 iFlex 1500 A， i17XX-FLEX1500 24

    量程：150 A；1500 A

    分辨率：0.01 %；0.1 A

    參考條件下的固有精度讀數的 % + 滿量程的 %：±(1 % + 0.02 %)

    使用 iFlex 3000 A， i17XX-FLEX3000 24

    量程：300 A；3000 A

    分辨率：0.01 A；0.1 A

    參考條件下的固有精度讀數的 % + 滿量程的 %：±(1 % + 0.03 %)

    使用 iFlex 6000 A， i17XX-FLEX6000 36

    量程：600 A；6000 A

    分辨率：0.1 A；1 A

    參考條件下的固有精度讀數的 % + 滿量程的 %：±(1.5 % + 0.03 %)

    使用交流夾鉗 40 A， i40s-EL

    量程：4 A；40 A

    分辨率：0.001 A；0.01 A

    參考條件下的固有精度讀數的 % + 滿量程的 %：±(0.7 % + 0.02 %)

    使用交流夾鉗 400 A， i400s-EL

    量程：40 A；400 A

    分辨率：0.01 A；0.1 A

    參考條件下的固有精度讀數的 % + 滿量程的 %：±(2 % + 0.2 %)；±(0.7 % + 0.1 %)

    使用交流/直流夾鉗 2000 A、80i-2010s-EL

    量程：200 A；2000 A

    分辨率：0.01 A；0.1 A

    參考條件下的固有精度讀數的 % + 滿量程的 %：±(0.8 % + 0.2 %)

    電流最小值/最大值

    量程：100 %

    分辨率：由附件定義

    參考條件下的固有精度讀數的 % + 滿量程的 %：固有精度 x2

    電流諧波/間諧波

    量程：100 %

    分辨率：0.1 %/0.01 A

    參考條件下的固有精度讀數的 % + 滿量程的 %：≥3 % 標稱電流：讀數的 ±2.5 % 4 <3 % ；標稱電流：標稱電流 ±0.15 %

    電流的總諧波失真

    量程：100 %

    分辨率： 0.1 %

    參考條件下的固有精度讀數的 % + 滿量程的 %：±(2.5 % + 0.5 %)

    頻率

    量程：42.5 Hz … 69 Hz

    分辨率：0.001 Hz

    參考條件下的固有精度讀數的 % + 滿量程的 %：±0.01 Hz

    電壓失衡

    量程：100 %

    分辨率： 0.1 %

    參考條件下的固有精度讀數的 % + 滿量程的 %：±0.15 %

    電流失衡

    量程：100 %

    分辨率： 0.1 %

    參考條件下的固有精度讀數的 % + 滿量程的 %：±0.15 %

    閃變 Pinst、Pst、Plt

    量程：0 至 20

    分辨率：0.01

    參考條件下的固有精度讀數的 % + 滿量程的 %：5 %

    電源信號電壓

    量程：高達 3 kHz；標稱電壓的 0-15 %

    分辨率：0.1 V/0.1 %

    參考條件下的固有精度讀數的 % + 滿量程的 %：1-3 % 標稱電壓：標稱電壓的 ±0.15 %； 3-15 % 標稱電壓：讀數的 ±5 %

    AUX 輸入

    量程：±10 V

    分辨率：0.1 mV

    參考條件下的固有精度讀數的 % + 滿量程的 %： ±(0.2 % + 0.05 %)

    功率范圍 W、VA、var（直流輸入1）

    夾鉗：50 mV/500 mV

    羅哥夫斯基：15 mV/150 mV

    功率范圍 W、VA、var（夾鉗 i40S-EL）

    4 A/40 A

    功率范圍 W、VA、var（直流輸入1）

    夾鉗：50 W/500 W

    羅哥夫斯基：15 W/150 W

    功率范圍 W、VA、var（夾鉗 i40S-EL）

    4k W/40 kW

    最大分辨率 W、VA、var（直流輸入1）

    0.1 W

    最大分辨率 W、VA、var（夾鉗 i40S-EL）

    1 W/10 W

    相位（電壓到電流）1（直流輸入1）

    ±0.2°

    相位（電壓到電流）1（夾鉗 i40S-EL）

    ±1°

    保修期

    分析儀：2 年（不含電池）

    附件：1 年（含電池）

    校準周期

    2 年

    尺寸（長 x 寬 x 高）

    28.0 cm x 19.0 cm x 6.2 cm (11.0 in x 7.5 in x 2.4 in)

    重量

    2.1 kg (4.6 lb)

    防盜保護

    Kensington 防盜鎖適用的槽

    工作溫度范圍

    -10?°C 至 50?°C

    存放溫度范圍

    -20?°C 至 60?°C

    工作濕度

    IEC 60721-3-3: 3K5（修訂版）：

    -10?°C 至 30?°C：≤95 %，無冷凝或冰

    35?°C：70 %

    40?°C：55 %

    50?°C：35 %

    IP 等級

    IEC 60529：IP50

    振動

    IEC 60721-3-3 / 3M2

    電壓范圍

    100 V – 600 V -15 %/+10 % (85 V … 660 V)

    功耗

    最大 40 VA

    電源頻率

    50/60 Hz (42.5 Hz … 69 Hz)

    不間斷電源

    鋰離子電池 BP1770，具有更大的溫度范圍，客戶可更換

    電池供電的運行時間：1.5 小時

    一般信息

    IEC 61010-1：污染等級 2

    電源

    過電壓 CAT IV 600 V

    配有電源適配器 MA-C8：過電壓 CAT II 300 V

    測量

    IEC 61010-2-030：CAT IV 600 V、CAT III 1000 V

    海拔 2000 m 至 4000 m

    降額至：

    電源：CAT IV 300 V

    配有 MA-C8 適配器：CAT II 150 V

    測量：CAT IV 300 V、CAT III 600 V、CAT II 1000 V

  • 資料下載
    產品宣傳頁
    名稱 大小 版本 下載
    福祿克Fluke1773/1775/1777系列三相電能質量分析儀產品彩頁 1.34Mb
    使用說明書
    名稱 大小 版本 下載
    福祿克Fluke1773/1775/1777系列三相電能質量分析儀使用手冊 3.38Mb
    軟件
    名稱 大小 版本 下載
    Fluke Energy Analyze Plus 應用軟件用于下載、分析和報告?！景俣染W(wǎng)盤提取碼：faxy】 少于1Mb
